বিল্ডিংএর কলাম, বীম ও ছাদে রড দেয়ার নিয়মঃ-

কলাম কিংবা বিমে ল্যাপিং কিভাবে দিতে হবে কতটুক দিতে হবে এসব বিষয় খুবই গুরুত্বপূর্ণ। এছাড়াও বিম কলামে এক্সট্রা টপ দেয়ার রিং বাধা এবং রিং দেয়ার ক্ষেত্রে যথাযথ নিয়ম মেনে কাজ করতে হবে। এছাড়া স্ল্যাবের ক্ষেত্রে ক্র্যাংক বার এক্সট্রা টপ ইত্যাদি বিষয়ে খেয়াল রাখতে হবে।

প্র্যাকটিকাল কাজের বিভিন্ন ড্রয়িং এর আইডিয়া থেকে কলাম বীম ও ছাদে রড দেয়ার কিছু নিয়ম শেয়ার কর হলো। তবে ড্রয়িং টু ড্রয়িং কিছু জিনিস ভিন্ন হতে পারে। যে জিনিস গুলো মোটামুটি একই থাকে সেগুলো তুলে ধরা হলোঃ-

১। কলামে রিং বাধার নিয়মঃ-

ক) কলামের দুই পাশে রিং বা টাই বার দেওয়া হয় এবং তা ফ্লোর এবং ছাদ সংলগ্ন অংশ থেকে L/4 দূরত্বের ভিতরে বেশী ঘন হবে ড্রয়িং অনুসারে তা খেয়াল করে মেন্টেইন করতে হবে।

স্পেসিং হতে পারে ৩/৪/৫ ইঞ্চি

খ) কলামের মাঝের অংশে রিং বা টাই বার দেওয়া হয় এবং তা ফ্লোর এবং ছাদ সংলগ্ন অংশ থেকে L/4 দূরত্বের বাইরে কম ঘন ভাবে দিতে হবে ড্রয়িং অনুসারে তা খেয়াল করে মেন্টেইন করতে হবে।

স্পেসিং হতে পারে ৬/৭/৮ ইঞ্চি

২। বিমে রিং বাধার নিয়মঃ-

ক) বিমের দুই পাশে রিং বা টাই বার দেওয়া হয় এবং তা কলাম সংলগ্ন অংশ থেকে L/4 দূরত্বের ভিতরে বেশী ঘন হবে ড্রয়িং অনুসারে তা খেয়াল করে মেন্টেইন করতে হবে।

স্পেসিং হতে পারে ৩/৪/৫ ইঞ্চি

খ) বিমের মাঝের অংশে রিং বা টাই বার দেওয়া হয় এবং তা কলাম সংলগ্ন অংশ থেকে L/4 দূরত্বের বাইরে কম ঘন ভাবে দিতে হবে ড্রয়িং অনুসারে তা খেয়াল করে মেন্টেইন করতে হবে।

স্পেসিং হতে পারে ৬/৭/৮ ইঞ্চি

৩। বিমের ক্ষেত্রে এক্সট্রা টপঃ-

ক) বিমের প্রান্তে এক্সট্রা টপের পরিমান দেওয়া হয় L/4

খ) বিমের মাঝের সাপোর্টের পাশে এক্সট্রা টপ এর পরিমান দেওয়া হয় L/3

গ) বিমে এক্সট্রা বটম দেওয়া হয় কলাম থেকে L/7 বা L/8 দূরে

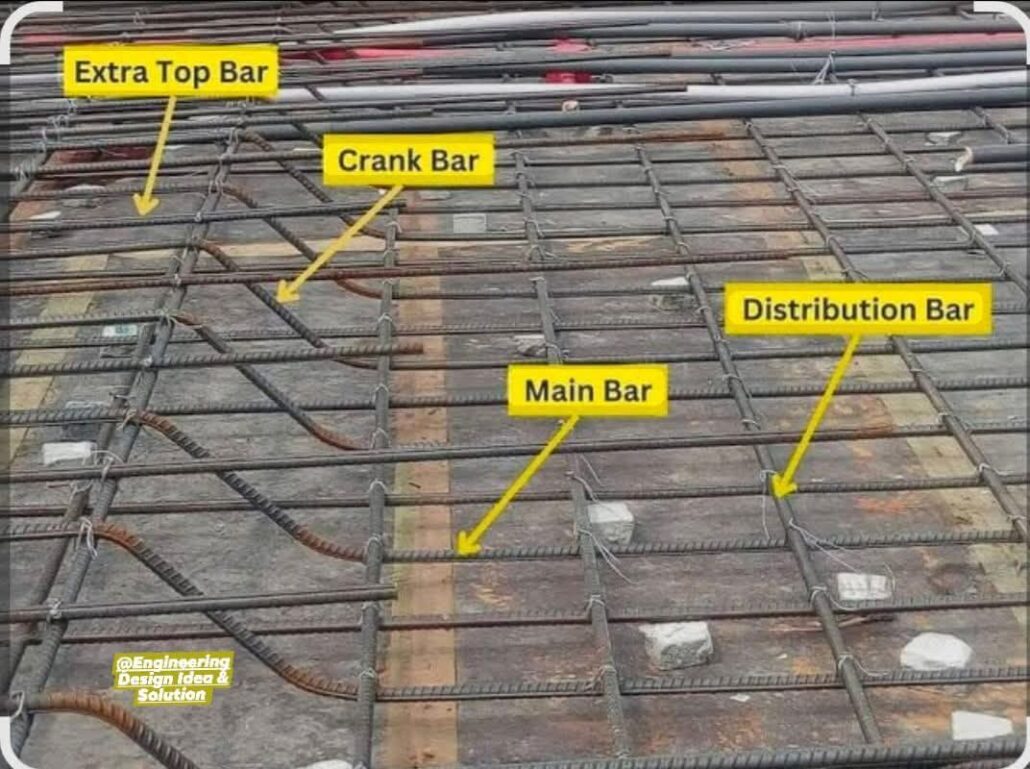

৪। ছাদে রড দেওয়ার নিয়মঃ-

ক) মেইন রড ও বাইন্ডার রডঃ-

ছাদে মেইন রড দেওয়া হয় শর্ট ডিরেকশন বরাবর

ছাদে বাইন্ডার রড দেওয়া হয় লং ডিরেকশন বরাবর।

মেইন রড খাচার বাইরে অর্থাৎ উপরে ও নিচে থাকে

বাইন্ডার রড খাচার ভিতরে থাকে।

খ) স্ল্যাবে এক্সট্রা টপঃ-

স্ল্যাবের প্রান্তে এক্সট্রা টপ এর পরিমান দেওয়া হয় L/4 পর্যন্ত।

স্ল্যাবের মাঝের সাপোর্টে এক্সট্রা টপ দেওয়া হয় L/3 পর্যন্ত।

গ) স্লাবে ক্র্যাংক বারঃ-

স্লাবের প্রান্তে ক্র্যাংক এর পরিমান L/5

স্ল্যাবের মাঝের সাপোর্টে ক্র্যাংক এর পরিমান দেওয়া হয় L/4

বিদ্রঃ এই ব্যাপার গুলো ডিজাইন অনুসারে হয়ে থাকে তাই আপনাকে কাজ করতে হবে ড্রয়িং অনুযায়ী। তবে মোটামুটি উপরের নিয়মানুসারেই বেশীর ভাগ ক্ষেত্রে ব্যাবহার করা হয়।
